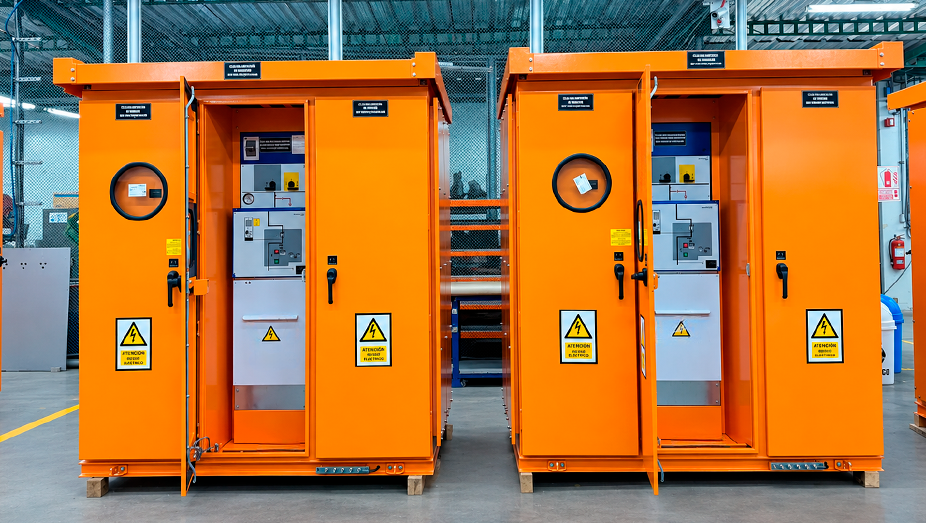

Suministramos múltiples conjuntos de celdas de media tensión para una operación minera, conformada por celdas modulares cgmcosmos de Ormazabal, con aislamiento integral en gas SF₆ y protección mediante interruptor automático de corte en vacío. La solución incorpora una envolvente exterior NEMA 4, diseñada para brindar protección a los equipos frente a condiciones ambientales exigentes, además de sistemas de protección y medición.
UnidadesEquipos
1Celda de media tensión CGMCOSMOS-V de Ormazabal
1Interruptor-seccionador de 3 posiciones (cerrado–abierto–puesta a tierra), 24 kV, 630 A, 20 kA/1 s, mecanismo manual tipo B, 2NA + 2NC
1Interruptor automático en vacío, 24 kV, 630 A, poder de corte 20 kA, mecanismo manual tipo AV (3G), 2NA + 2NC
1Relé de protección, medida y control ekorRPG, autoalimentado, funciones ANSI 50/51/50N/51N, comunicación RS232/RS485, protocolo Modbus RTU
3Transformadores de corriente toroidales, 300/1 A, clase 5P20, rango 5–100 A
1Transformador de corriente homopolar, 300/1 A, clase 5P10, rango 0,5–50 A
1Indicador de presencia de tensión ekorVPIS, autoalimentado
1Manómetro de presión de gas instalado en cuba de acero inoxidable
1Panel sinóptico frontal con señalización de posición
