04/2023
Proyecto de Relleno Hidráulico para Sociedad Minera El Brocal

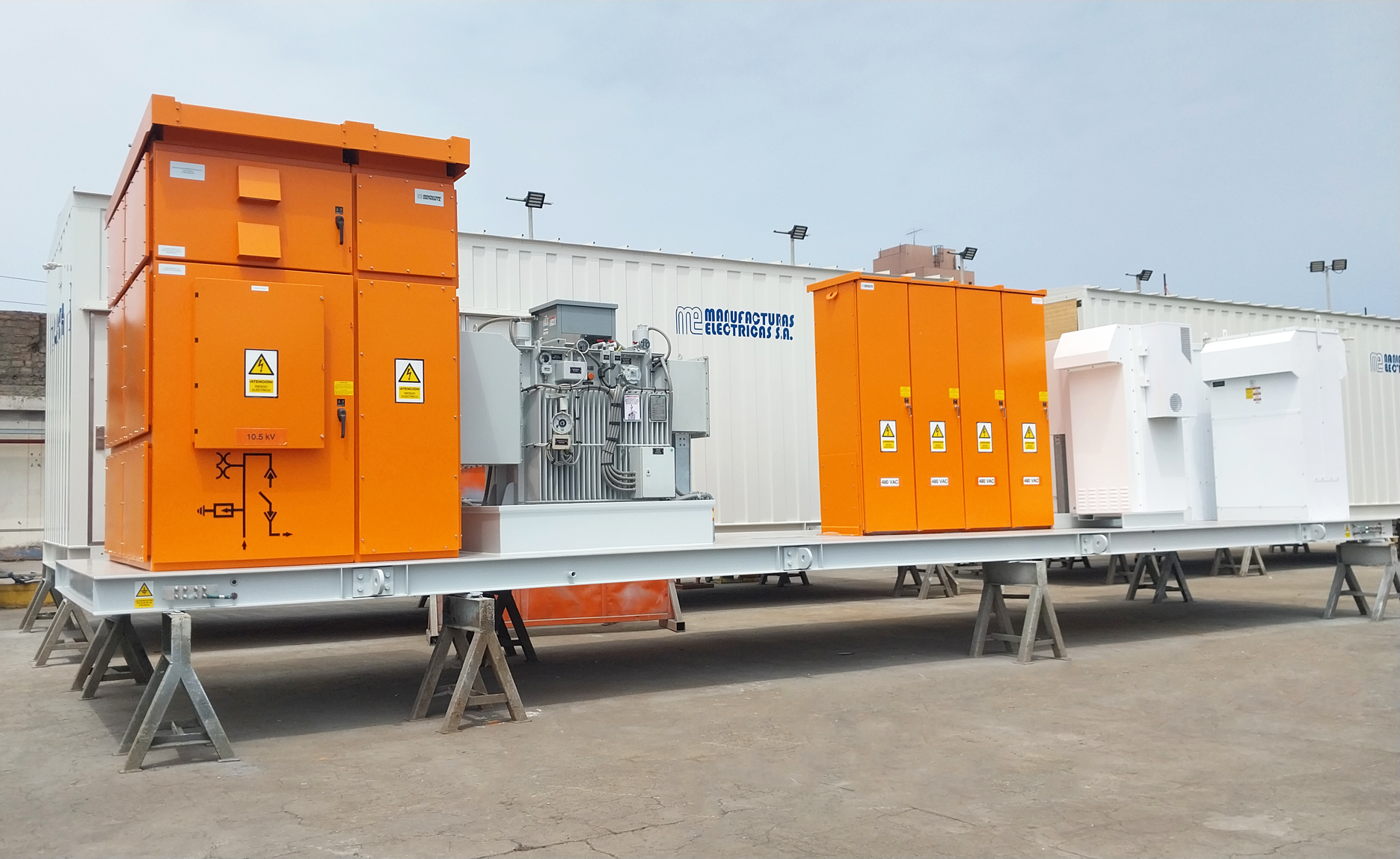

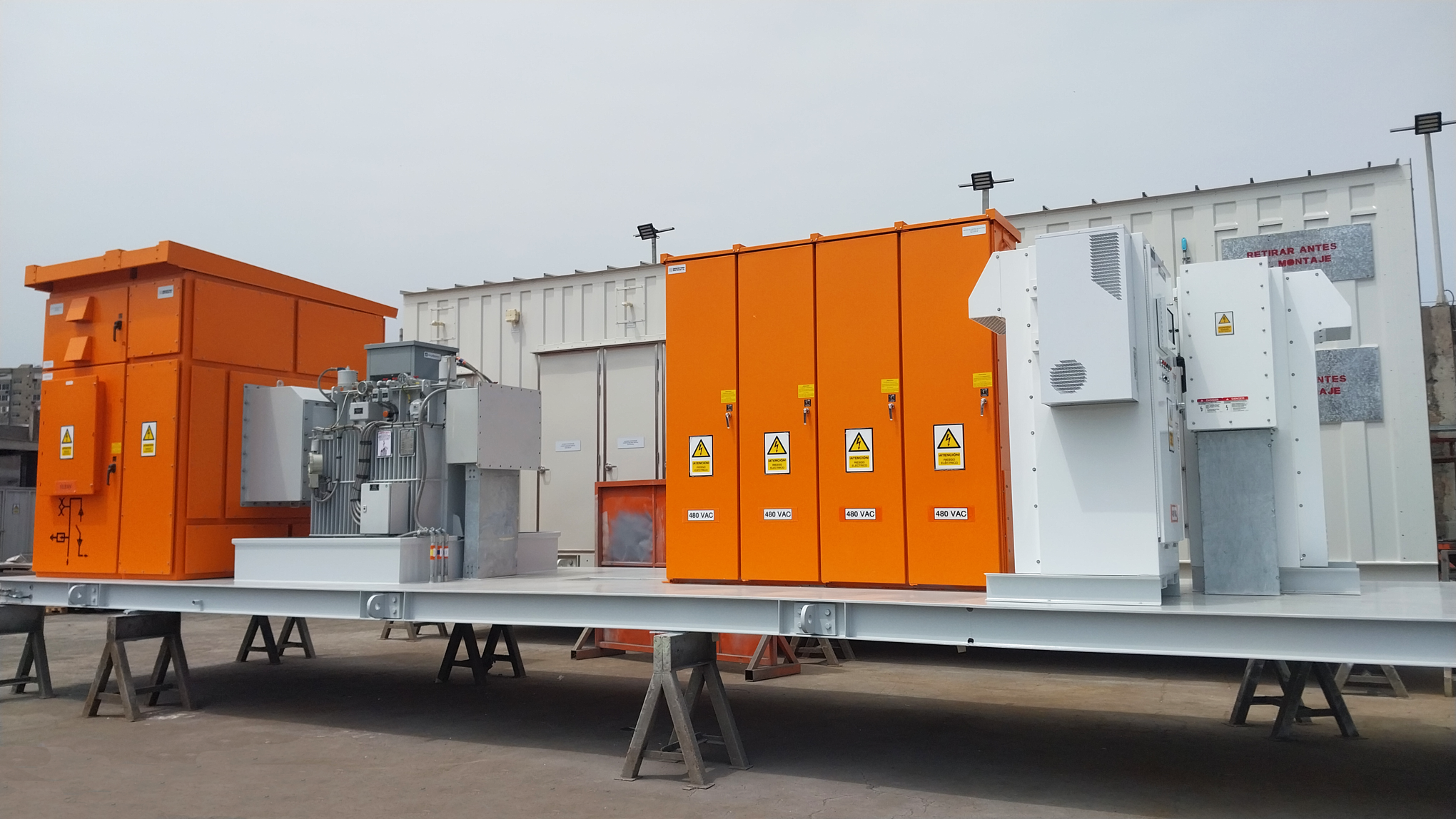

Subestación Unitaria y Sala Eléctrica.

Unidades

Equipos

1

Celda Uso exterior Con Interruptor automático Marca :Eaton, Modelo : W-VACI 800A, 24kV, 25KA.

1

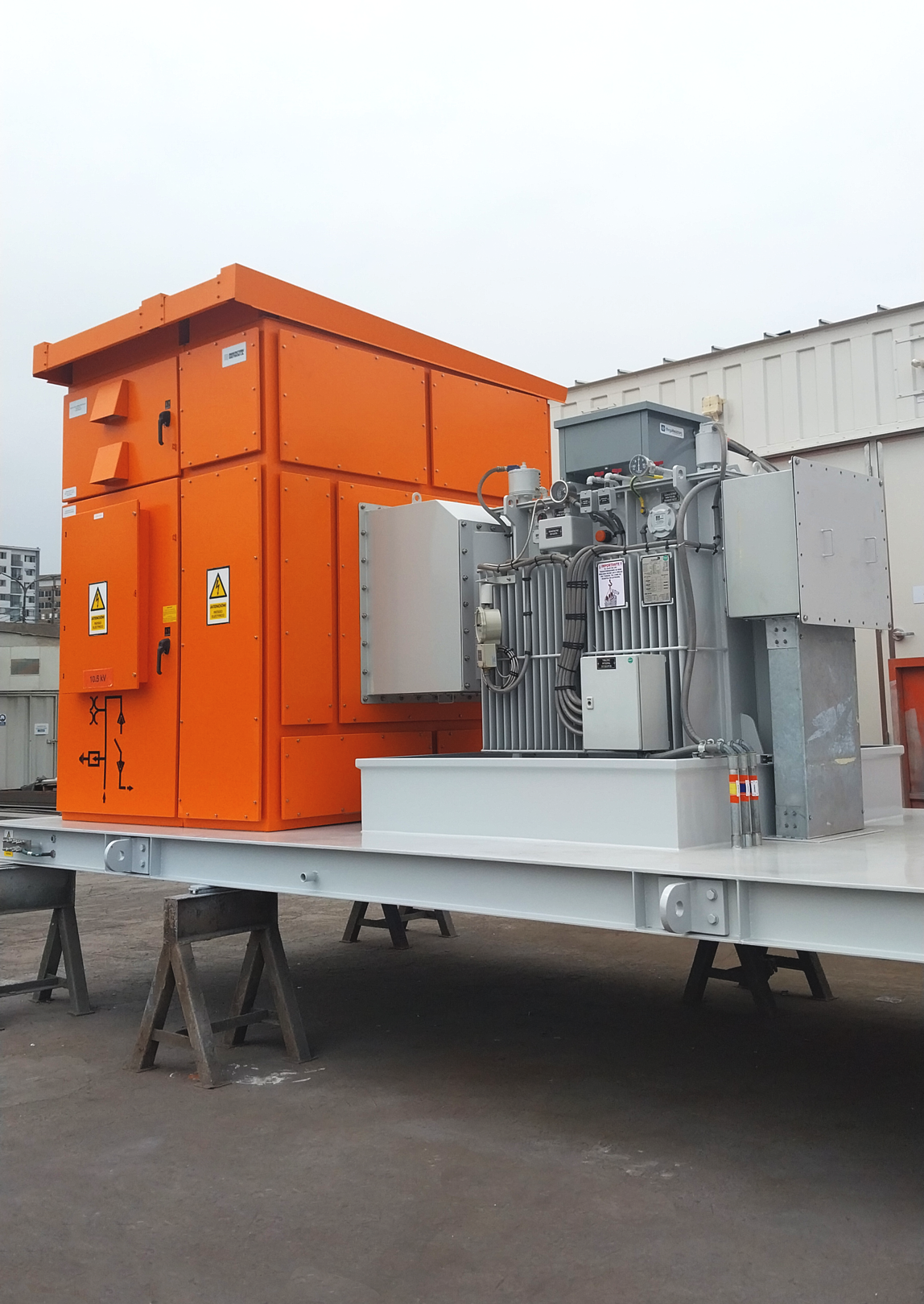

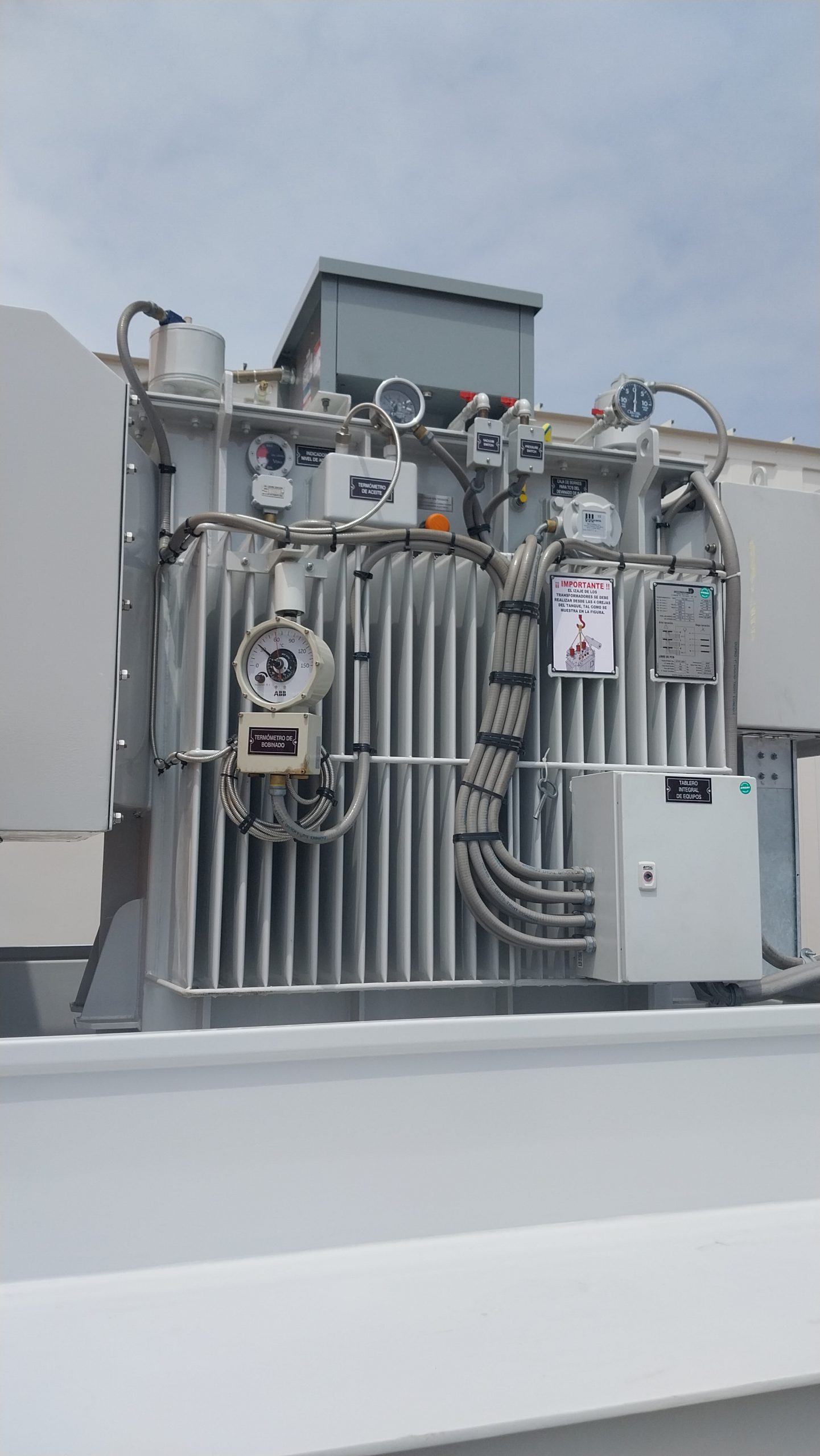

Transformador aislado en aceite mineral, uso exterior, 1600 kVA, enfriamiento ONAN, 10.5/0.48 kV, 60Hz.

1

Switchboard Principal Compartimentado, Evolvente Marca Manelsa ,480V, 3000A, 65kA ,3F, 3H Hermeticidad NEMA 1,Fabricado con interruptores de potencia extraibles modelo Magnum Marca Eaton (ANSI /NEMA).

1

Centro De Control De Motores Extraible, Main breaker 600 A, 480V, 3Ø, 3H, 65 KA, Hermeticidad NEMA 12.

1

Centro De Control De Motores Extraible, Main breaker 1200 A, 480V, 3Ø, 3H, 65 KA, Hermeticidad NEMA 12.

4

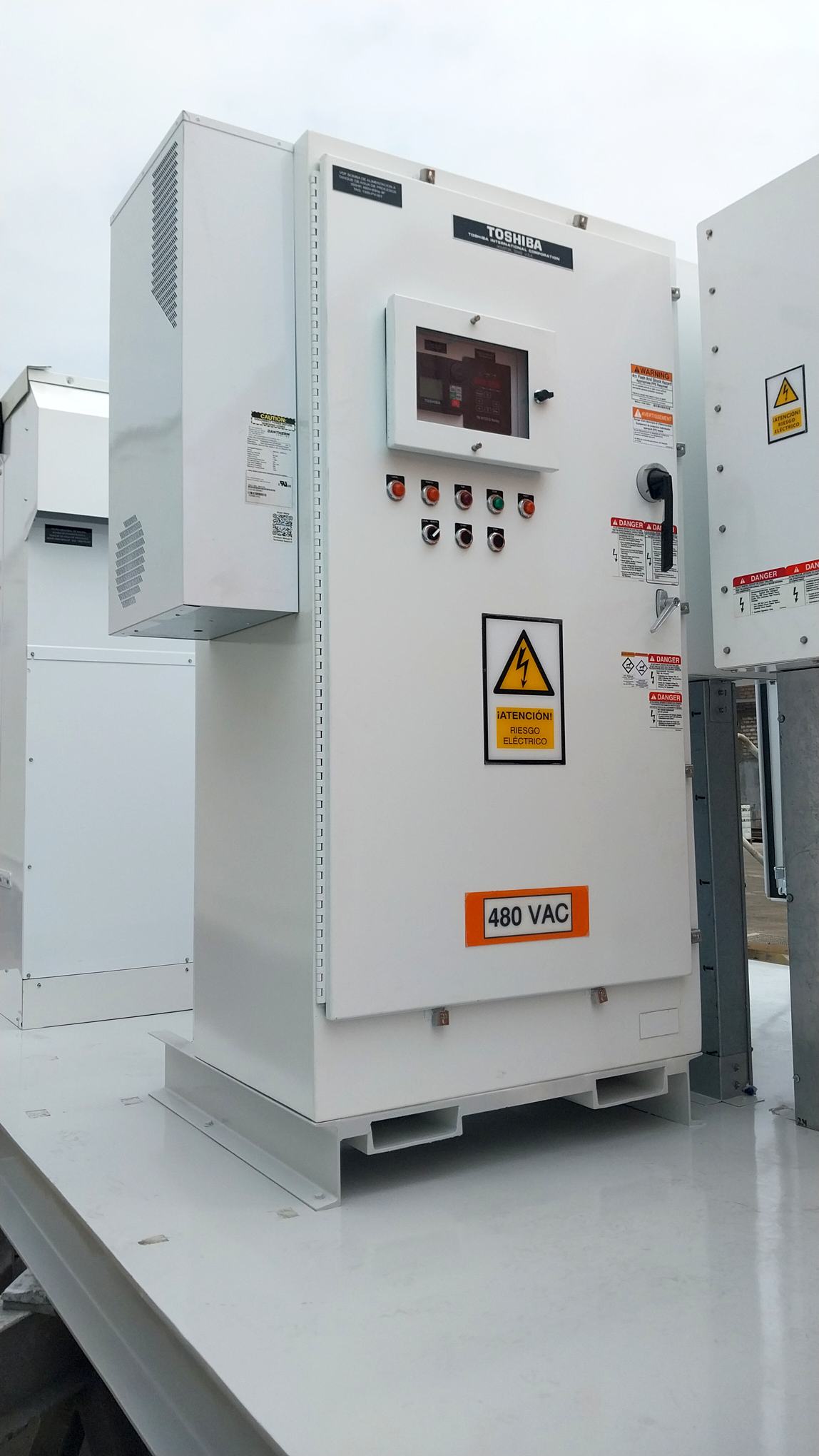

Tablero con Variador 300 HP, 480V, 4300 msnm, NEMA 1, 6 Pulsos.

2

Tablero con Variador 400 HP, 480V, 4300 msnm, NEMA 1, 6 Pulsos con filtro pasivo para mitigación de armónicos de acuerdo a norma IEEE 519.

1

Celda Uso exterior Con Interruptor automático Marca :Eaton, Modelo : W-VACI 800A, 24kV, 31.5KA.

1

Transformador aislado en aceite mineral, uso exterior, 630 kVA, enfriamiento ONAN, 10.5/0.48 kV, 60Hz.

1

Centro De Control De Motores Extraible, 800 A, 480V, 3Ø, 3H, 65 KA, Hermeticidad NEMA 3R.

2

Tablero con Variador 400 HP, 480V, 4300 msnm, NEMA 3R, 6 Pulsos con filtro pasivo para mitigación de armónicos de acuerdo a norma IEEE 519.
