Compañía Minera Milpo S.A.A. delegó a MANELSA la fabricación de la Sala Eléctrica, el suministro del equipamiento eléctrico dentro y al exterior de la Sala Eléctrica, supervisión del montaje y la puesta en marcha.
Suministros utilizados

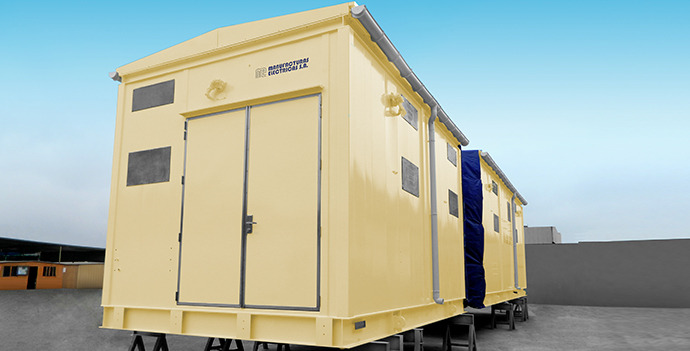

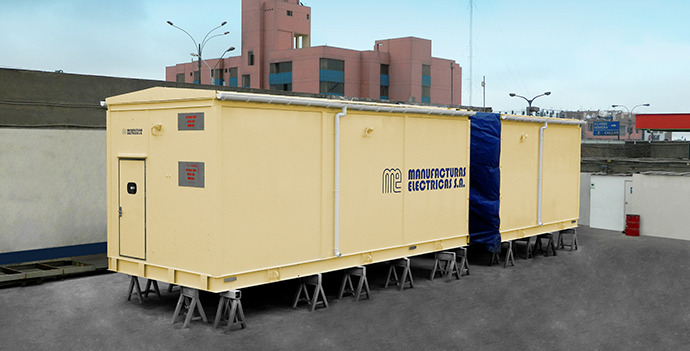

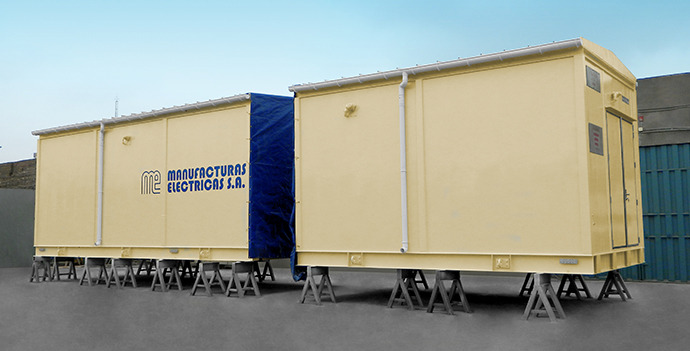

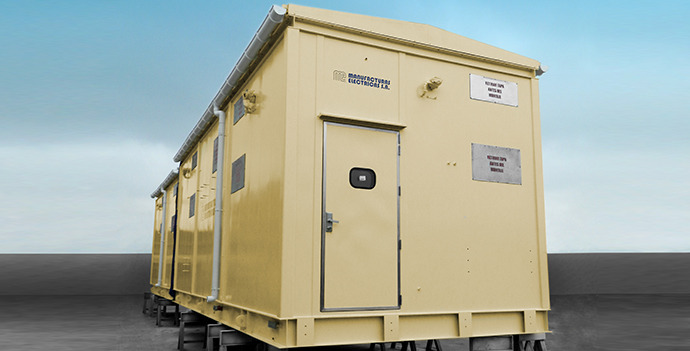

Sala Eléctrica MANELSA, dimensiones 1600 x 4500 x 3500 mm, el equipamiento interno contemplo lo siguiente:
UnidadesEquipos
1Un. Arrancador tipo FVNR de 4.16kV, 4000HP.
1Un. CCM de BT, 1600A, – FREEDOM 2100 – EATON.
1Un. Tablero de distribución BT, 1600A.
1Un. UPS 12KVA, con banco de baterías.
2Un. Transformadores Secos de 45 y 12 KVA.
1Un. Banco de Condensadores de 976 KVAR de MT.
Equipamiento al Exterior de la Sala Eléctrica
UnidadesEquipos
1Un. Conjunto de Celdas de 10kV, GIS.
1Un. Celda Metal Enclosed de 1200A, 4.16kV, AIS.
1Un. Tablero autosoportado de 2000A, BT
