06/2024
Suministro de Equipamiento Eléctrico de Media y Baja Tensión para una de las plantas industriales más importantes del norte de nuestro país.

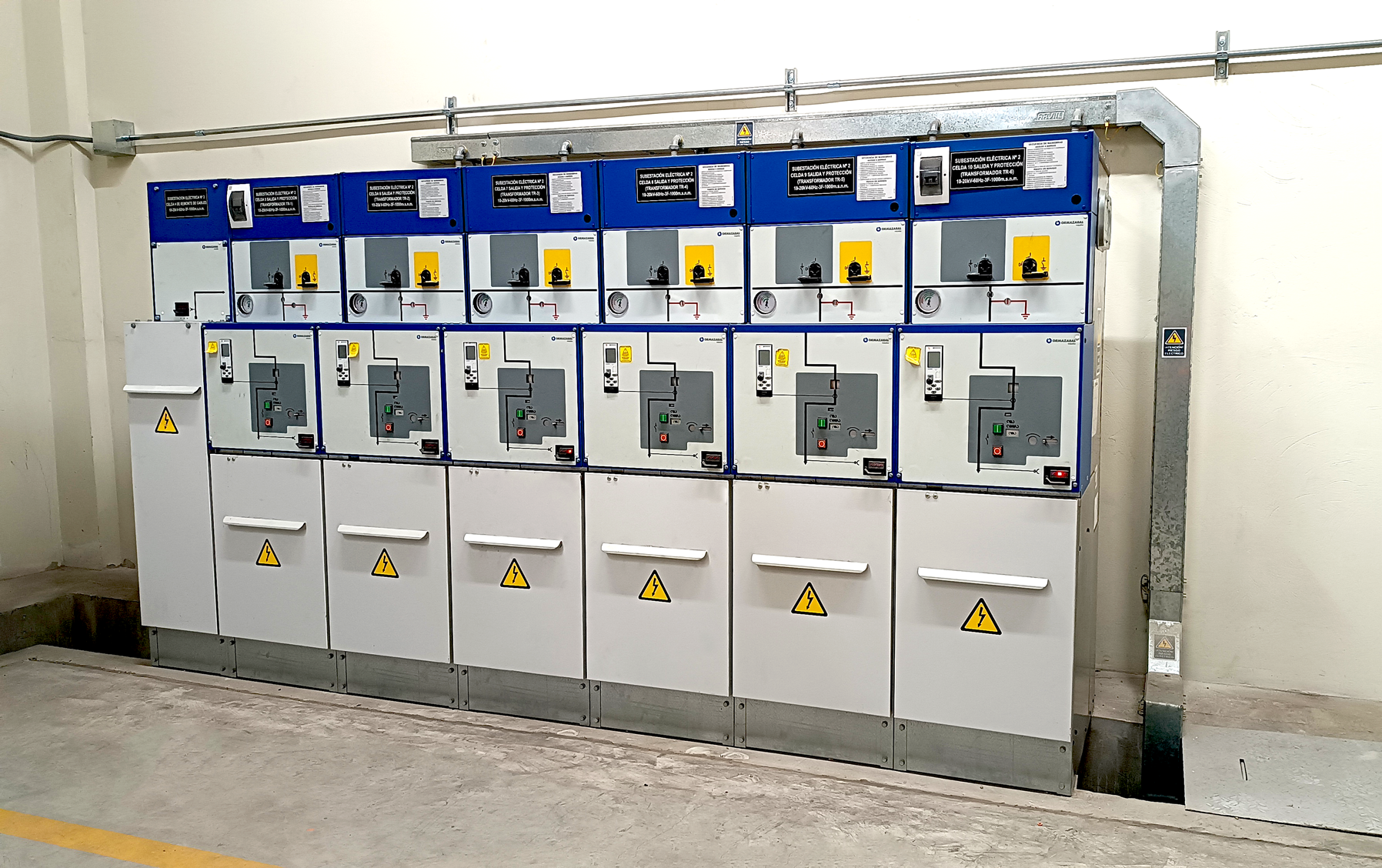

Conjunto de celdas modulares con aislamiento integral en SF6, marca Ormazábal (España), sistema CGM.800, 24 kV, 60 Hz, 800 A, 21 kA a 1 s, (SE N° 1) compuesto por:

Unidades

Equipos

2

Celda interruptor automático CGM.800-V.

1

Celda de protección con fusibles CGM.800-P.

1

Celda de remonte de barras CGM800-RC.

1

Celda de medición.

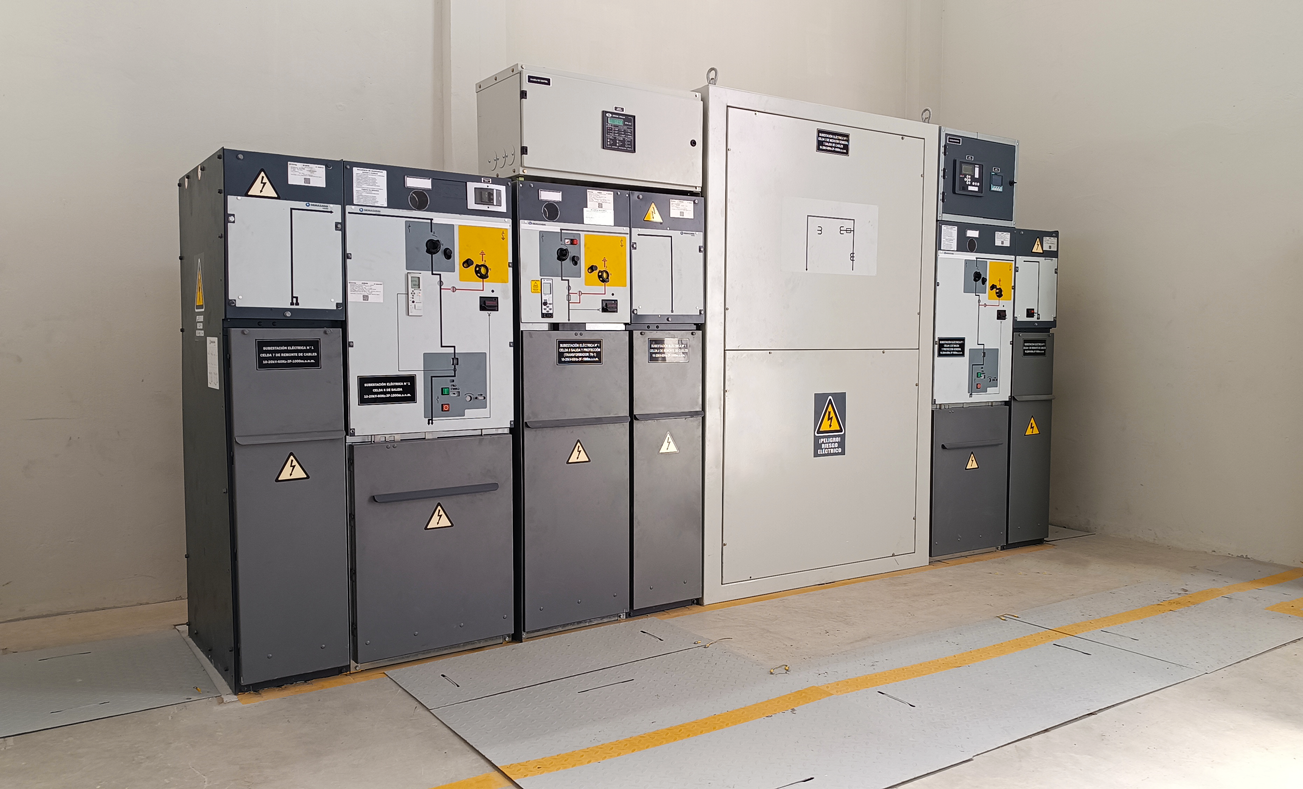

Conjunto de celdas modulares con aislamiento integral en SF6, marca Ormazábal (España), CGMCOSMOS, 24 kV, 60 Hz, 630 A, 21 kA a 1 s, (SE N° 2) compuesto por:

Unidades

Equipos

2

Celda función de remonte de cables CGMCOSMOS-RC.

7

Celda interruptor automático CGMCOSMOS-V.

1

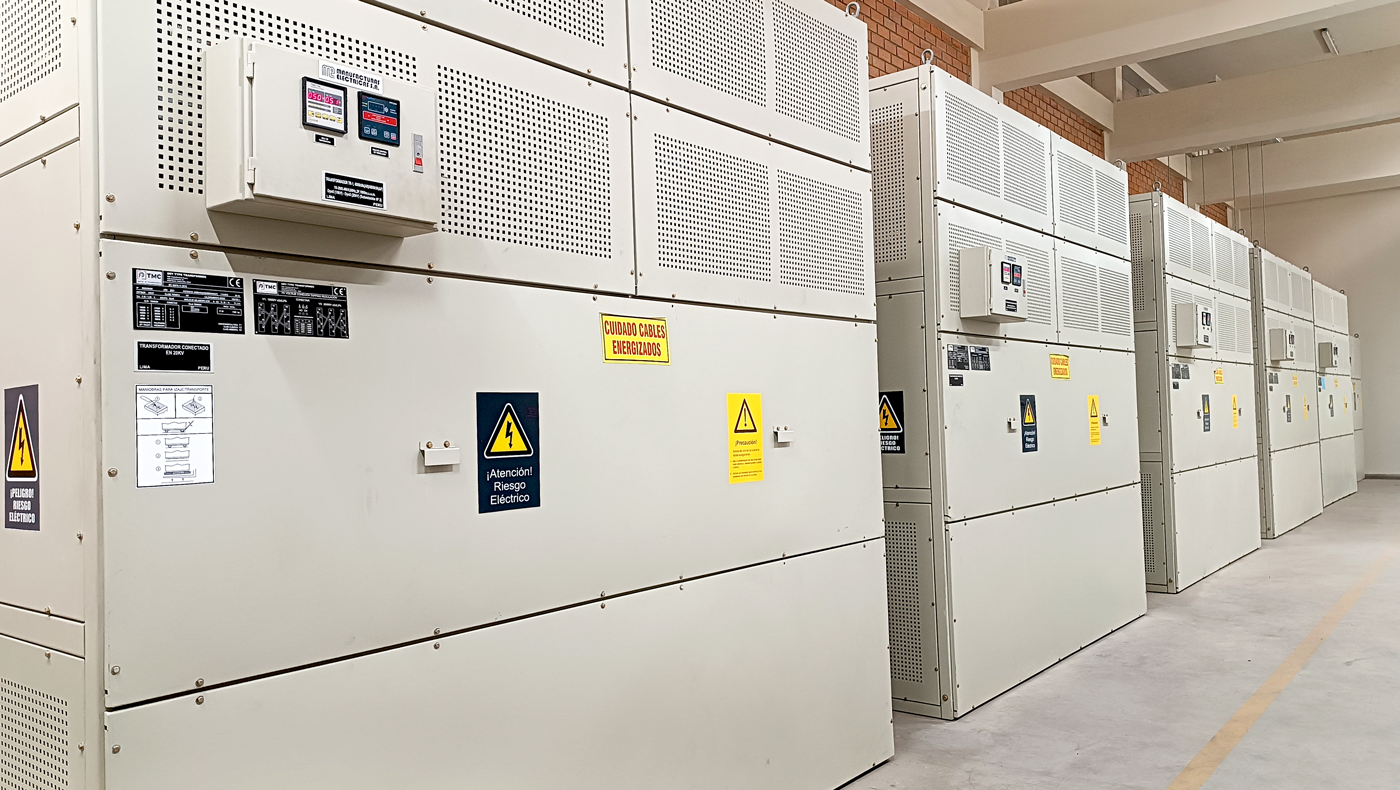

Transformador de distribución tipo seco encapsulado en resina epoxi, marca TMC (Italia), 800 kVA, 10-20/0. 4-0.23 kV, Ucc=6%, arrollamiento de aluminio, clase F y certificación CESI E2-C2-F1. Incluye Kit de Ventilación forzada.

1

Transformador de distribución tipo seco encapsulado en resina epoxi, marca TMC (Italia), 4000 kVA, 10-20/0. 46 kV, Ucc=6%, arrollamiento de aluminio, clase F y certificación CESI E2-C2-F1. Incluye Kit de Ventilación forzada.

1

Transformador de distribución tipo seco encapsulado en resina epoxi, marca TMC (Italia), 1500 kVA, 10-20/0. 23 kV, Ucc=6%, arrollamiento de aluminio, clase F y certificación CESI E2-C2-F1. Incluye Kit de Ventilación forzada.

Conjunto de tableros:

Unidades

Equipos

9

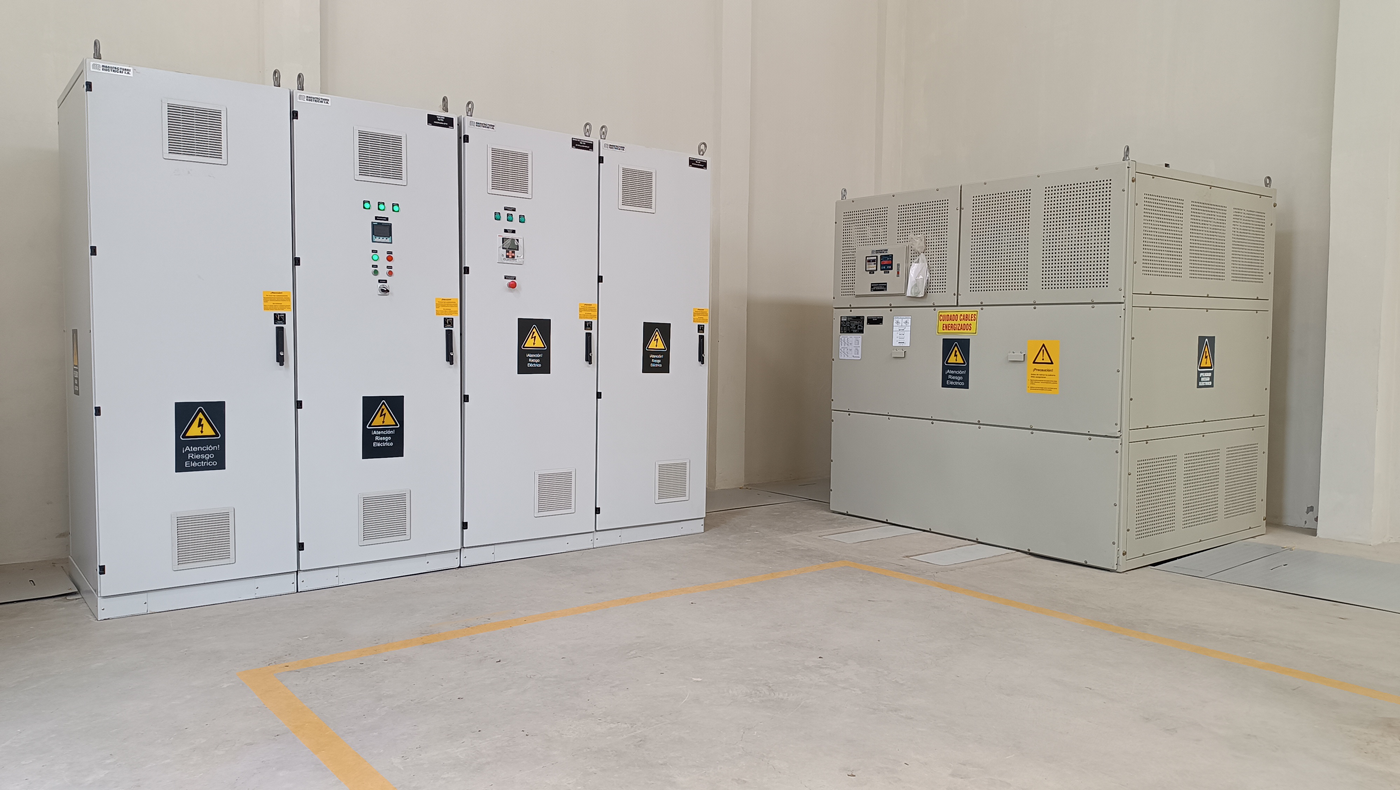

Conjuntos de tablero principal de baja tensión 380/220VAC, 3F+N, 60Hz.

9

Bancos de condensadores automático 225 / 340 / 823 / 1972 kVAR, 400VAC, 3F, 60Hz.
